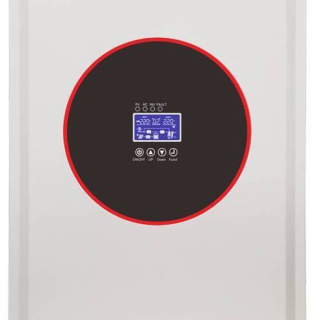

DN600 6KW Υβρίδιο Μακριά από Πλέγμα Ηλιακός Αντιστροφέας
μάρκα: Lersion
προϊόντα καταγωγής: Κίνα
χρόνος παράδοσης: 7-30 ημέρες
ικανότητα εφοδιασμού: 200000
1 Σχεδιασμός σχήματος συχνότητας ισχύος
2 Ο μετατροπέας υιοθετεί πλήρως ψηφιακή τεχνολογία ελέγχου SPWM μικροεπεξεργαστή MCU, με έξοδο καθαρού ημιτονοειδούς κύματος.
Μονοφασικός υβριδικός μετατροπέας/ηλιακός μετατροπέας σειράς D
1 Χαρακτηριστικά προϊόντος:
Σχεδιασμός σχήματος συχνότητας ισχύος, έξοδος καθαρού ημιτονοειδούς κύματος, κατάλληλος για διάφορους τύπους φορτίων.
Μετασχηματιστής τύπου δακτυλίου, χαμηλής απώλειας ενώσυνοχή χωρίς φορτίο;
Ευρύ εύρος τάσης εισόδου και έξοδος υψηλής ακρίβειας.
Μπορούν να ρυθμιστούν τρεις λειτουργίες, ο τύπος μπαταρίας, η τάση φόρτισης και το ρεύμα.
Υπέρταση μπαταρίας / χαμηλή τάση, υπερφόρτωση, βραχυκύκλωμα, προστασία από τη θερμοκρασία κ.λπ.
Ενσωματωμένος ελεγκτής MPPT, υψηλότερη απόδοση φόρτισης.
Μπορεί να χρησιμοποιηθεί ως λειτουργία χωρίς επίβλεψη και πιο εξανθρωπισμένο (προαιρετικό).
Μπορεί να εγκατασταθεί αλεξικέραυνος (προαιρετικό).
Ενσωματωμένη ή εξωτερική παρακολούθηση WiFi (προαιρετικό).
Σχεδιασμός οθόνης οθόνη υγρού κρυστάλλου, πιο ακριβής και διαισθητική οθόνη και απλή λειτουργία.
2 Εφαρμογή
 |  |  |  |  |  |
Κατοικητικός ηλεκτρική ενέργεια | Επικοινωνία σταθμός βάσης | Πλοίο/Νησί | Ζώο γεωργία | Χωρίς ηλεκτρικό χώρο | Εξοπλισμός πεδίου |
3 Τεχνικές Παράμετροι
| Λειτουργία μετατροπέα | DN150 | DN200 | DN300 | DN400 | DN500 | DN600 |
| Μετατροπέας με λειτουργία ελεγκτή | 150 DM | 200 DM | 300 DM | 400 DM | 500 DM | 600 DM |
| Ονομαστική ισχύς | 1500W | 2000W | 3000W | 4000W | 5000W | 6000W |
| Τάση μπαταρίας | 24V/48V | 48V | ||||
| Μέγεθος: (L*W*Χμμ) | 430*320*175 | 560*400*200 / 560*450*230 (100A) | ||||
| μέγεθος πακέτου (L*W*Χμμ) | 500*390*245 | 630*470*270 / 630*520*300 (100A) | ||||
| ΒΔ(ΚΙΛΟ) | 15 | 20 | 22 | 27 | 29 | 31 |
| GW(ΚΙΛΟ) | 17 | 23 | 25 | 30 | 32 | 34 |
| Εισαγωγή | ||||||
| Φάση | L+N+G | |||||
| Εύρος εισόδου ΜΕΤΑ ΧΡΙΣΤΟΝ | 110V:85-138VAC;220V:170-275VAC | |||||
| Συχνότητα εισόδου | 45 Hz ~ 55 Hz | |||||
| Παραγωγή | ||||||
| Τάση εξόδου | Λειτουργία μετατροπέα: 110VAC/220V±5%;Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ:110VAC/220VAC±10%; | |||||
| Εύρος συχνοτήτων (Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ) | Αυτόματη παρακολούθηση | |||||
| Εύρος συχνοτήτων (λειτουργία μετατροπέα) | 50Hz/60Hz±1% | |||||
| Υπερβολική ικανότητα φόρτωσης | Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ:(100%~110%:10min;110%~130%:1min;>130%:1 δευτ.;) | |||||
| Λειτουργία μετατροπέα:(100%~110%:30s;110%~130%:10s;>130%:1 δευτ.;) | ||||||
| Λόγος αιχμής ρεύματος | 3:1 μέγ | |||||
| Χρόνος μετατροπής | <10 Κυρία (Τυπικά φορτία) | |||||
| Κυματομορφή | Καθαρό ημιτονοειδές κύμα | |||||
| Αποδοτικότητα | >93% (80% ωμικά φορτία) | |||||
| ΠΡΟΣΤΑΣΙΑ λειτουργίες | Προστασία μπαταρίας από υπέρταση, προστασία μπαταρίας από υπόταση, προστασία υπερφόρτωσης, Προστασία βραχυκυκλώματος, προστασία υπερθερμοκρασίας κ.λπ. | |||||
| ενσωματωμένος ελεγκτής ηλιακής φόρτισης (προσαρμογή) | ||||||
| Μέγιστο ρεύμα φόρτισης | 40Α | 50Α | 60Α | 100Α | 120Α | |
| Τάση μπαταρίας | 24V/48V | 24V/48V | 24V/48V | 24V/48V | 24V/48V | |
| Φ/Β τάση εισόδου εύρος | 24V:38V-150V；48V:65V-150V；96V:145V-200V | |||||
| Μέγιστη είσοδος Φ/Β | 24V:960W 48V:1920W | 24V:1200W 48V:2400W | 24V:1440W 48V:2880W | 24V:2400W 48V: 4800W | 24V:2880W 48V:5760W | |
| Μέθοδος ψύξης | Ψύξη ανεμιστήρων | |||||
| περιβαλλοντικές συνθήκες | ||||||
| Λειτουργικός θερμοκρασία | 0℃-40℃ (Η διάρκεια ζωής της μπαταρίας μειώνεται σε θερμοκρασίες περιβάλλοντος πάνω από 25 βαθμούς Κελσίου) | |||||
| Υγρασία λειτουργίας | <95% (χωρίς συμβιβασμό) | |||||
| Λειτουργικό υψόμετρο | <1000m (με αύξηση 100m, θα μειώσει την παραγωγή 1%) max5000m | |||||
| Θόρυβος | <58dB (απόσταση από το μηχάνημα 1m) | |||||
| Διαχείριση | ||||||
| Απεικόνιση | οθόνη υγρού κρυστάλλου+LED | |||||
| Υπολογιστή επικοινωνία διεπαφή | RS232 (προσαρμογή) | |||||
| *Τα παραπάνω δεδομένα είναι για αναφορά. Εάν υπάρχει οποιαδήποτε αλλαγή, ανατρέξτε στο πραγματικό αντικείμενο. | ||||||
4 Λειτουργία
Η μονάδα βασισμένη σε μετασχηματιστή μονοφασικού μετατροπέα σειράς D έχει τρεις τρόπους λειτουργίας:
Προτεραιότητα DC, προτεραιότητα ΜΕΤΑ ΧΡΙΣΤΟΝ, λειτουργία ECO
4.1 Προτεραιότητα DC (Πρέπει να συνδεθεί με μπαταρίες)
Μονοφασικός μετατροπέας σειράς DΗ μονάδα που βασίζεται σε μετασχηματιστή έχει δύο τρόπους λειτουργίας: Ο μετατροπέας μετατρέπει το ρεύμα εισόδου συνεχούς ρεύματος είτε από τα φωτοβολταϊκά πάνελ είτε από τη συστοιχία μπαταριών σε ρεύμα ΜΕΤΑ ΧΡΙΣΤΟΝ για την παροχή του φορτίου. Όταν η τάση της μπαταρίας είναι χαμηλή, ο μετατροπέας θα μεταβεί αυτόματα στην κύρια ισχύ εισόδου (δίκτυο/γεννήτρια) για να τροφοδοτήσει το φορτίο. Το σύστημα επιστρέφει αυτόματα στο DC αφού φορτιστούν ξανά οι μπαταρίες.
4.1.1 Φ/Β με συστοιχία μπαταρίας (όταν τα Φ/Β είναι επαρκή)
4.1.2 Μόνο μπαταρία (όταν η Φ/Β δεν είναι διαθέσιμη, αλλά η ισχύς της μπαταρίας είναι επαρκής)
4.1.3 Μόνο ΜΕΤΑ ΧΡΙΣΤΟΝ (όταν τα Φ/Β δεν είναι διαθέσιμα και η ισχύς της μπαταρίας είναι ανεπαρκής)
4.2 Προτεραιότητα ΜΕΤΑ ΧΡΙΣΤΟΝ (πρέπει να συνδεθεί με μπαταρίες)
Ενώ η είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ είναι σταθερή, ο μετατροπέας λειτουργεί σε λειτουργία παράκαμψης για την παροχή ρεύματος στο φορτίο και τη φόρτιση της μπαταρίας ταυτόχρονα. Όταν η είσοδος εναλλασσόμενου ρεύματος είναι πολύ υψηλή / πολύ χαμηλή / σοβαρή παραμόρφωση / μη φυσιολογική συχνότητα / σφάλμα, το σύστημα θα μεταβεί αυτόματα στον μετατροπέα της μπαταρίας για την παροχή ρεύματος στο φορτίο. Μόλις σταθεροποιηθεί η είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ, το σύστημα θα επιστρέψει σε λειτουργία παράκαμψης για να τροφοδοτήσει αυτόματα το φορτίο με ρεύμα
4.2.1 Φ/Β είναι αρκετό, υπάρχει διαθέσιμη τροφοδοσία ΜΕΤΑ ΧΡΙΣΤΟΝ
4.2.2 Τα φωτοβολταϊκά είναι επαρκή, αλλά η τροφοδοσία ΜΕΤΑ ΧΡΙΣΤΟΝ δεν είναι διαθέσιμη
4.2.3 Η τροφοδοσία ΜΕΤΑ ΧΡΙΣΤΟΝ είναι διαθέσιμη αλλά η φωτοβολταϊκή δεν είναι διαθέσιμη
4.2.4 Τόσο το εναλλασσόμενο ρεύμα όσο και το φωτοβολταϊκό δεν είναι διαθέσιμα
Στη λειτουργία εξοικονόμησης ενέργειας (ECO), μετά την εκκίνηση του εξοπλισμού, το φορτίο ανιχνεύεται αυτόματα Όταν το φορτίο είναι μεγαλύτερο από το 5% της ονομαστικής ισχύος, ο μετατροπέας ενεργοποιείται στην έξοδο ΜΕΤΑ ΧΡΙΣΤΟΝ για να παρέχει ισχύ στο φορτίο: Όταν δεν υπάρχει φορτίο αν εντοπιστεί, ο μετατροπέας θα επιστρέψει αυτόματα στη λειτουργία αναζήτησης για να ελαχιστοποιήσει την κατανάλωση ενέργειας της τράπεζας μπαταριών. Σε αυτή τη λειτουργία, ο μετατροπέας ανιχνεύει το φορτίο κάθε 10 δευτερόλεπτα για να επιτύχει το σκοπό της εξοικονόμησης ενέργειας.
5 Εισαγωγή του πίνακα οθόνης
① Φ/Β είσοδος +
② Είσοδος Φ/Β-
③ Φ/Β διακόπτης
④ Διακόπτης μπαταρίας
⑤ Διασύνδεση 23 Rs (προαιρετικό)
⑥ Μπαταρία +
⑦ Μπαταρία -
⑧ Έξυπνος ανεμιστήρας
⑨ Ασφάλεια προστασίας εξόδου INV
⑩ Ασφάλεια προστασίας εισόδου φορτιστή
⑪ Είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ G/N/L
⑫ Έξοδος ΜΕΤΑ ΧΡΙΣΤΟΝ G/N/L
⑬ Υποδοχή εξόδου ΜΕΤΑ ΧΡΙΣΤΟΝ
6 Θήκη τοποθεσίας εγκατάστασης
Το εργοστάσιό μας έχει παράγει περισσότερα από 500.000 σε πελάτες σε όλο τον κόσμο, καλωσορίζουμε περισσότερους έμπορους/χονδρεμπόρους/πράκτορες να επισκεφθούν το εργοστάσιό μας για λεπτομερείς επιχειρηματικές ανταλλαγές.
