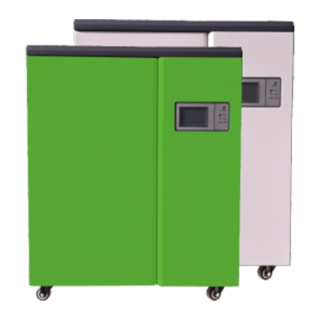

Ηλιακός μετατροπέας GT 40KW Φ/Β Μακριά από Πλέγμα για κτίρια γραφείων
μάρκα: Lersion
προϊόντα καταγωγής: Κίνα
χρόνος παράδοσης: 7-15 ημέρες
ικανότητα εφοδιασμού: 250000
1 μονάδα Infineon/Mitsubishi/Φούτζι IGBT
2 MCU μικροεπεξεργαστής πλήρως ψηφιακή τεχνολογία ελέγχου SPWM
3 Καθαρό ημιτονοειδές κύμα
4 Σχεδιασμός σχήματος συχνότητας ισχύος
Ηλιακός μετατροπέας σειράς GT 40KW
1 Χαρακτηριστικά προϊόντος
Ο μετατροπέας υιοθετεί πλήρως ψηφιακή τεχνολογία ελέγχου SPWM μικροεπεξεργαστή MCU, με έξοδο καθαρού ημιτονοειδούς κύματος.
Μοναδική δυναμική τεχνολογία ελέγχου βρόχου ρεύματος.
Εξαιρετικά ισχυρή φέρουσα ικανότητα, ικανή να προσαρμόζεται σε χωρητικά, ωμικά, επαγωγικά και μικτά φορτία.
Ισχυρή αντοχή σε υπερφόρτωση και κρούση, ικανή να αντέξει την εκκίνηση πλήρους φορτίου.
Λειτουργίες προστασίας υπέρτασης/υπότασης εισόδου, υπέρτασης/υπότασης εξόδου, υπερθέρμανσης, υπερφόρτωσης και βραχυκυκλώματος.
Υψηλή απόδοση, χαμηλός θόρυβος, προστασία του περιβάλλοντος και εξοικονόμηση ενέργειας.
Αυτόματη εναλλαγή, που επιτρέπει τη μη επανδρωμένη λειτουργία.
Σταθερή απόδοση, ασφαλής και αξιόπιστη, με εξαιρετικά μεγάλη διάρκεια ζωής.
Επικοινωνία: USB/SNMP/GSM γραπτό μήνυμα;
Απομακρυσμένη παρακολούθηση WIFI (προαιρετικό)
2 Εφαρμογή από 4Μετατροπέας 0KW
Σπίτι | Ξενοδοχειο | Πλοίο/νησί | Αγροτική γη | Περιοχή χωρίς πλέγμα | εργοστάσιο |
3 Διάγραμμα εφαρμογής από 4Μετατροπέας 0KW
4 Τεχνικές Παράμετροι από 4Μετατροπέας 0KW
Λειτουργία μετατροπέα | GT080 | GT100 | GT120 | GT150 | GT180 | GT200 | GT250 | GT300 |
Υβριδική λειτουργία μετατροπέα εκτός δικτύου | GTM080 | GTM100 | GTM120 | GTM150 | GTM180 | GTM200 | ||
Ονομαστική ισχύς | 8KVA | 10KVA | 12KVA | 15KVA | 18KVA | 20KVA | 25KVA | 30KVA |
Τάση μπαταρίας | 96V/192V | 192V/240V/360V | 240V/360V | |||||
Μέγεθος: (L*W*Χμμ) | 580*370*730 | 740*400*930 | ||||||
μέγεθος πακέτου (L*W*Χμμ) | 650*420*840 | 820*480*1050 | ||||||
ΒΔ(ΚΙΛΟ) | 78 | 85 | 92 | 116 | 130 | 133 | 150 | 169 |
GW(ΚΙΛΟ) | 90 | 97 | 104 | 132 | 146 | 149 | 166 | 185 |
Εισαγωγή | ||||||||
Φάση | L+N+G | |||||||
Εύρος εισόδου ΜΕΤΑ ΧΡΙΣΤΟΝ | 110V:85-138VAC;220V:170-275VAC | |||||||
Συχνότητα εισόδου | 45Hz~65Hz | |||||||
Παραγωγή | ||||||||
Τάση εξόδου | Λειτουργία μετατροπέα: 110VAC/220V±5%;Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ:110VAC/220VAC±10%; | |||||||
Εύρος συχνοτήτων (Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ) | Αυτόματη παρακολούθηση | |||||||
Εύρος συχνοτήτων (λειτουργία μετατροπέα) | 50Hz/60Hz±1% | |||||||
Υπερβολική ικανότητα φόρτωσης | Λειτουργία ΜΕΤΑ ΧΡΙΣΤΟΝ:(100%~110%:10min;110%~130%:1min;>130%:1 δευτ.;) | |||||||
Λειτουργία μετατροπέα:(100%~110%:30s;110%~130%:10s;>130%:1 δευτ.;) | ||||||||
Λόγος αιχμής ρεύματος | 3:1 μέγ | |||||||
Χρόνος μετατροπής | <10 Κυρία (Τυπικά φορτία) | |||||||
Κυματομορφή | Καθαρό ημιτονοειδές κύμα | |||||||
Αποδοτικότητα | >95% (80% ωμικά φορτία) | |||||||
ΠΡΟΣΤΑΣΙΑ λειτουργίες | Προστασία μπαταρίας από υπέρταση, προστασία μπαταρίας από υπόταση, προστασία υπερφόρτωσης, Προστασία βραχυκυκλώματος, προστασία υπερθερμοκρασίας κ.λπ. | |||||||
ενσωματωμένος ελεγκτής ηλιακής φόρτισης (προσαρμογή) | ||||||||
Μέγιστο ρεύμα φόρτισης | 50Α | 60Α | 100Α | 120Α | ||||
Τάση μπαταρίας | 96V/192V | 96V/192V | 96V/192V | 96V/192V | ||||
Φ/Β τάση εισόδου εύρος | 96V:145V-230V;192V:260V-400V; | |||||||
Μέγιστη είσοδος Φ/Β | 96V:4800W 192V:9600W | 96V:5760W 192V:11520W | 96V:9600W 192V:19200W | 96V:11520W 192V:23040W | ||||
Μέθοδος ψύξης | Ψύξη ανεμιστήρων | |||||||
περιβαλλοντικές συνθήκες | ||||||||
Λειτουργικός θερμοκρασία | 0℃-40℃ (Η διάρκεια ζωής της μπαταρίας μειώνεται σε θερμοκρασίες περιβάλλοντος πάνω από 25 βαθμούς Κελσίου) | |||||||
Υγρασία λειτουργίας | <95%(χωρίς συμβιβασμούς) | |||||||
Λειτουργικό υψόμετρο | <1000m (με αύξηση 100m, θα μειώσει την παραγωγή κατά 1%) max5000m | |||||||
Θόρυβος | <58dB (απόσταση από το μηχάνημα 1m) | |||||||
Διαχείριση | ||||||||
Απεικόνιση | οθόνη υγρού κρυστάλλου+LED | |||||||
Υπολογιστή επικοινωνία διεπαφή | RS232 (προσαρμογή) | |||||||
*Τα παραπάνω δεδομένα είναι για αναφορά. Εάν υπάρχει οποιαδήποτε αλλαγή, ανατρέξτε στο πραγματικό αντικείμενο. |
Έγχρωμη οθόνη αφής 5 LED από 40KW Αντιστροφέας
① ΕΠΙ/ΜΑΚΡΙΑ ΑΠΟ:Πατήστε παρατεταμένα για εκκίνηση του μηχανήματος,Πατήστε παρατεταμένα για να απενεργοποιήσετε το μηχάνημα;
②Ένδειξη φωτοβολταϊκού: η ένδειξη θα ανάβει όταν η Φ/Β είναι διαθέσιμη και θα σβήνει όταν η Φ/Β δεν είναι διαθέσιμη
έχωοble. Όταν η τάση ΦΒ είναι χαμηλή, η ένδειξη φωτοβολταϊκού θα σβήσει αφού αναβοσβήσει για 1
ώρα.(Ο ενσωματωμένος ελεγκτής έχει αυτή τη λειτουργία.)
③ Το κύριο τροφοδοτικό είναι πάντα φωτεινό, καμία κύρια τροφοδοσία δεν είναι φωτεινή.
④Ένδειξη μετατροπέα: θα ανάψει όταν εργάζεστε σε λειτουργία μετατροπέα.
⑤Παράμετροι Φ/Β μονάδας: εμφάνιση της τρέχουσας τάσης εισόδου της Φ/Β μονάδας, ρεύμα,
παράμετροι ισχύος.(Ο ενσωματωμένος ελεγκτής έχει αυτή τη λειτουργία)
⑥Εμφανίζει την κατάσταση λειτουργίας του τρέχοντος μηχανήματος.
⑦Παράμετροι μπαταρίας: εμφάνιση της τρέχουσας τάσης μπαταρίας, το ποσοστό της
παράμετροι χωρητικότητας·
⑧Είσοδος δικτύου: δείχνει την τρέχουσα κατάσταση ισχύος τάση εισόδου, παραμέτρους συχνότητας.
⑨Κάντε κλικ εδώ για πρόσβαση στο μενού Ρυθμίσεις.
⑩Ποσοστό φορτίου: Εμφανίζει την τρέχουσα τάση εξόδου του μετατροπέα, συχνότητα Παράμετροι;
6 Λειτουργία εργασίας από 40KW Αντιστροφέας
.Τρόπος εργασίας GΟ μετατροπέας ηλιακής ενέργειας με βάση μετασχηματιστή σχεδίασης IGBT σειράς T έχει δύο τρόπους λειτουργίας:Προτεραιότητα DC και Προτεραιότητα ΜΕΤΑ ΧΡΙΣΤΟΝ
6.1. DCPπροτεραιότηταΟ μετατροπέας μετατρέπει το ρεύμα εισόδου DC είτε από τα φωτοβολταϊκά πάνελ είτε από τη συστοιχία μπαταριών σε ΜΕΤΑ ΧΡΙΣΤΟΝρεύμα για την παροχή των φορτίων. Όταν η τάση της μπαταρίας είναι χαμηλή, ο μετατροπέας θα λειτουργεί αυτόματαμεταβείτε στην κύρια ισχύ εισόδου (γρ/γεννήτρια) για την παροχή ρεύματος στο φορτίο. Το σύστημαεπιστρέφει αυτόματα στο ΜΕΤΑ ΧΡΙΣΤΟΝ μετά τη φόρτιση της μπαταρίας ξανά.
(1) Φ/Β με συστοιχία μπαταριών
(2) Μόνο μπαταρία
(3) Μόνο εναλλασσόμενο ρεύμα
6.2. Προτεραιότητα ΜΕΤΑ ΧΡΙΣΤΟΝ
Ενώ η είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ είναι σταθερή, ο μετατροπέας λειτουργεί στην παράκαμψη για την παροχή ρεύματος στο φορτίοκαι ταυτόχρονα φορτίζει την μπαταρία. Όταν η είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ είναι πολύ υψηλή / πολύ χαμηλή /σοβαρή παραμόρφωση / μη φυσιολογική συχνότητα / σφάλμα, το σύστημα θα μεταβεί αυτόματα στομετατροπέας μπαταρίας για την παροχή ρεύματος στο φορτίο. Μόλις σταθεροποιηθεί η είσοδος ΜΕΤΑ ΧΡΙΣΤΟΝ, τοΤο σύστημα θα επιστρέψει στη λειτουργία παράκαμψης για να τροφοδοτήσει αυτόματα το φορτίο.
(1) Φ/Β, εναλλασσόμενο ρεύμα και συστοιχία μπαταριών
(2) Συστοιχία ηλιακής ενέργειας και μπαταρίας
(3) Εναλλασσόμενο ρεύμα και τράπεζα μπαταριών
(4) Μόνο μπαταρία
7 Διάγραμμα σύνδεσης από 40KW Αντιστροφέας
8 Γιατί να επιλέξετε τα ηλιακά προϊόντα Βλάβη;
Δείγμα υπηρεσίας: Ισχύει για τη δοκιμή ποιότητας, τη δοκιμή λειτουργίας κ.λπ
Εγγύηση: Δύο χρόνια εγγύηση
24 ώρες τέλειο σύστημα εξυπηρέτησης μετά την πώληση: μια φορά κοπέραιον υπηρεσία για πάντα
4. Υπηρεσία ODM: Το ισχυρό τμήμα Ε&αμπέραζ;Α μπορεί να παρέχει επαγγελματική τεχνική υποστήριξη
5. QC: Κάθε μετατροπέας έχει ελεγχθεί με δοκιμή απενεργοποίησης 100 φορές την ώρα.
